| 品牌：京瓷 | 加工定制：否 | 型号：TCG084SVLQAPNN-AN20 |
| 种类：LCD液晶屏 | 屏幕尺寸：8.4in英寸 | 色彩：262K/16.2m |
| 亮度：400cd/m2(Typ.) | 对比度：500:1(Typ.)(TM) | 分辨率：800×600 |
| 像素：RGB垂直条状 | 点距：0.071mm×0.213mmmm | 响应时间：18/12(Typ.)(Tr/Td)msms |

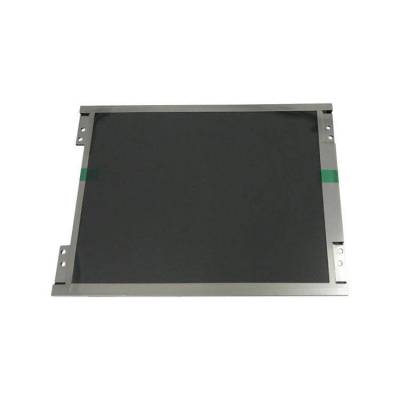

一：8.4寸工业液晶屏TCG084SVLQAPNN-AN20基本信息
面板品牌 | KYOCERA |
面板型号 | TCG084SVLQAPNN-AN20 |
工作温度 | -20 ~ 70 °C |
存储温度 | -30~80°C |
二：8.4寸工业液晶屏TCG084SVLQAPNN-AN20结构特征
液晶屏尺寸 | 8.4英寸 |
点分辨率 | 800(RGB)×600 , SVGA |
像素排列 | RGB垂直条状 |
宽高比 | 4:3 |
点间距 | 0.071×0.213 mm |
面板重量 | 315g (Typ.) |
表面处理 | 雾面 |
显示尺寸 | 170.4(W)×127.8(H) mm |
可视尺寸 | 174.4(H) × 131.8(V) |
外观尺寸 | 199.5(H) × 147.4(V) |
外观厚度 | 9.0mm |
三：8.4寸工业液晶屏TCG084SVLQAPNN-AN20光学特征
光学模式 | AWV，常黑显示，透射式 |
液晶屏亮度 | 400cd/m2 (Typ.) |
对比度 | 500:1 (Typ.) (透射) |
显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
响应速度 | 18/12 (Typ.)(Tr/Td) (ms) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
视角 | 全视角 |
四、8.4寸工业液晶屏TCG084SVLQAPNN-AN20发光系统
灯管位置 | 侧入式光源 |
光源类型 | WLED |
光源寿命 | 70K(Typ.) (Hours) |
输入电压 | 12.0±1.2V |
输入电流 | 330/500mA (Typ./Max.) |
五、8.4寸工业液晶屏TCG084SVLQAPNN-AN20信号接口
信号大类 | LVDS (1 ch, 6/8-bit) |
信号接口 | LVDS (1 ch, 6/8-bit) |
面板电压 | 3.3V (Typ.) |
面板电流 | 270/330mA (Typ./Max.) |
接口类型 | 端子 |
接口脚距 | 0.5mm |
接口数量 | 1 pcs |
接口脚数 | 30pins |
