| 品牌：京瓷 | 加工定制：否 | 型号：TCG062HVLDA-G20 |
| 种类：LCD液晶屏 | 屏幕尺寸：6.2in英寸 | 色彩：262K |
| 亮度：300cd/m2(Typ.) | 对比度：500:1(Typ.)(透射) | 分辨率：640×240 |
| 像素：RGB垂直条状 | 点距：0.077mm×0.231mmmm | 响应时间：15/20(Typ.)(Tr/Td)msms |

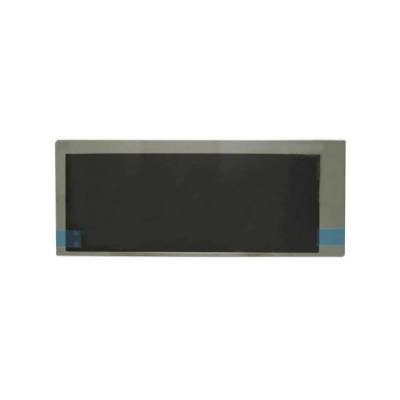

一：6.2寸工业液晶屏TCG062HVLDA-G20基本信息
面板品牌 | KYOCERA |
面板型号 | TCG062HVLDA-G20 |
工作温度 | -20 ~ 70 °C |
存储温度 | -30~80°C |
二：6.2寸工业液晶屏TCG062HVLDA-G20结构特征
液晶屏尺寸 | 6.2英寸 |
点分辨率 | 640(RGB)×240 , HVGA |
像素排列 | RGB垂直条状 |
点间距 | 0.077×0.231 (H×V)mm（横*竖） |
面板重量 | 105g(Typ.) |
表面处理 | 镜面 (Haze 0%) |
显示尺寸 | 147.84(H) × 55.44(V)mm(横*竖) |
可视尺寸 | 150.8(H) × 58.5(V)(横*竖) |
外观尺寸 | 173(H) × 70(V)(横*竖) |
三：6.2寸工业液晶屏TCG062HVLDA-G20光学特征
光学模式 | TN，常白显示，透射式 |
液晶屏亮度 | 300cd/m2 (Typ.) |
对比度 | 500:1 (Typ.) (透射) |
显示颜色 | 262K (6-bit) |
响应速度 | 15/20 (Typ.)(Tr/Td) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10)(左/右/上/下) |
视角 | 6 o’clock |
色度 | X:0.330; Y:0.350 |
四、6.2寸工业液晶屏TCG062HVLDA-G20发光系统
灯管位置 | 侧入式光源 |
光源类型 | WLED |
光源寿命 | 40K(Typ.) (Hours) |
输入电压 | 3.0/5.5V (Min./Max.) |
接口类型 | 端子 |
五、6.2寸工业液晶屏TCG062HVLDA-G20信号接口
信号大类 | WLED |
信号接口 | WLED |
面板电压 | 3.3V (Typ.) |
面板电流 | 130/170mA (Typ./Max.) |
接口类型 | 端子 |
接口脚距 | 0.5mm |
接口数量 | 1 pcs |
接口脚数 | 40pins |
